Studium przypadku z Dolnego Śląska: jak ochronić produkcję przed zapadami napięcia, zabezpieczając wyłącznie sterowniki maszyn i serwerownię — instalacja rozproszona w 13 punktach.
Instalacja rozproszona
Duży azjatycki producent, otwierający nową fabrykę na Dolnym Śląsku, stanął przed zadaniem zabezpieczenia kluczowych punktów zasilania na terenie całego zakładu. Z tym wyzwaniem trafił do ORVALDI. Po wizji lokalnej przeprowadzonej przez serwis dobrano, a następnie zainstalowano w trzynastu lokalizacjach różne modele zasilaczy z portfolio ORVALDI. Ta realizacja dobrze pokazuje, że skuteczna ochrona zasilania nie polega na zabezpieczaniu wszystkiego — lecz na trafnym wskazaniu miejsc, które naprawdę tego wymagają.
Zapady, które omijają maszyny, a zatrzymują produkcję
Okolica nowego zakładu zmaga się z częstymi zapadami napięcia. W większości przypadków napięcie osuwa się do poziomu 215–220 V. Dla samych maszyn na linii — przede wszystkim dla napędów i silników — takie wahania pozostają w granicach tolerancji i nie powodują problemów. Inaczej reaguje elektronika sterująca.
Sterowniki PLC, układy logiczne, panele operatorskie i czujniki wymagają stabilnego napięcia o znacznie węższych tolerancjach niż mechanika. Nawet stosunkowo płytki lub krótkotrwały zapad potrafi wywołać reset sterownika, zgłoszenie błędu i zatrzymanie cyklu. Efekt jest pozornie paradoksalny: napęd jest gotów do pracy, a linia mimo to staje — bo „mózg” maszyny na chwilę stracił grunt pod nogami. To właśnie ta różnica wrażliwości między częścią mechaniczną a sterującą zdecydowała o całym podejściu do projektu.
Diagnoza zaczyna się od wizji lokalnej
Prace nie ruszyły od gotowego schematu, lecz od rozpoznania w terenie. Wizja lokalna przeprowadzona przez serwis ORVALDI pozwoliła ustalić, które punkty realnie cierpią z powodu jakości sieci, jaki sprzęt w nich pracuje i jakie są lokalne parametry zasilania. Dopiero na tej podstawie można było dobrać ochronę pod konkretne potrzeby, zamiast instalować ją „na zapas”. W projektach przemysłowych to rozpoznanie jest często ważniejsze niż sam dobór urządzeń — bo decyduje o tym, gdzie ochrona przyniesie efekt, a gdzie byłaby tylko kosztem.
Ochrona tam, gdzie realnie boli
Analiza pokazała, że problem z jakością sieci przekłada się na przestoje jedynie w kilku miejscach zakładu. Dlatego zamiast jednego, wielkiego systemu zabezpieczającego całą fabrykę, powstała instalacja rozproszona. Ochronę skupiono na sterownikach przy maszynach oraz na głównej serwerowni — czyli dokładnie tam, gdzie zapady napięcia zamieniały się w realne straty.
Takie podejście zabezpiecza to, co wrażliwe i krytyczne dla ciągłości produkcji, bez przewymiarowania i bez kosztu chronienia odbiorników, które i tak znoszą wahania bez szwanku. Klient płaci za ochronę punktów, które tego wymagają, a nie za zabezpieczenie całego obiektu „przy okazji”.
Wiele modeli, jedna spójna instalacja

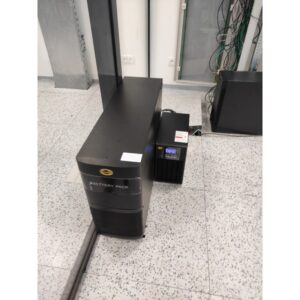

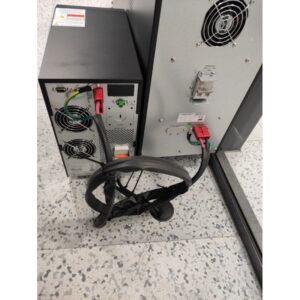

W trzynastu lokalizacjach stanęły różne modele zasilaczy z portfolio ORVALDI — każdy dobrany do charakteru danego punktu. Inne wymagania ma pojedynczy sterownik przy maszynie, a inne serwerownia, gdzie liczy się większa moc i dłuższy czas podtrzymania. Tam, gdzie potrzeba była punktowa ochrona niewielkiego odbiornika, sprawdził się inny typ urządzenia niż w sercu infrastruktury IT zakładu.
Mimo różnic w sprzęcie całość tworzy jedną, spójną instalację o wspólnym celu: utrzymać pracę elektroniki sterującej w momentach, gdy sieć chwilowo „siada”. Różnorodność modeli nie jest tu komplikacją, lecz efektem dopasowania. Jeden katalog wystarczył, by złożyć z niego ochronę pasującą do każdego stanowiska z osobna.
Wniosek
Realizacja na Dolnym Śląsku prowadzi do prostej obserwacji: skuteczna ochrona zasilania nie musi oznaczać zabezpieczania wszystkiego. Czasem chodzi o to, by trafnie wskazać punkty, w których jakość sieci realnie przekłada się na przestoje — i dopasować do nich właściwe urządzenia. Wiele modeli, jedna instalacja.
